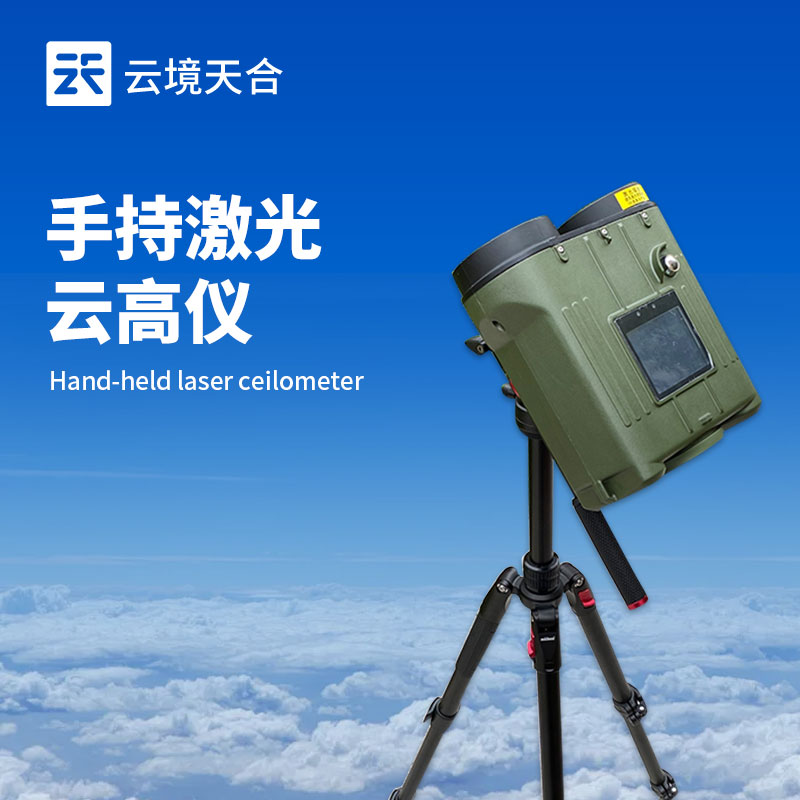

手持式激光云高儀：手持監測并實時顯示云底高度、云層厚度的測量結果

手持式激光云高儀：手持監測并實時顯示云底高度、云層厚度的測量結果【型號：TH-YG2，物聯網一體化設備，云境天合支持定制服務】手持式激光云高儀憑借激光雷達技術與便攜化設計，成為氣象觀測、航空安全及環境監測領域的“動態數據中樞"。其核心工作原理基于激光脈沖的發射與接收：設備向大氣發射短脈沖激光束，激光穿透云層時被云滴、氣溶膠等粒子散射，部分回波信號被高靈敏度接收器捕獲，通過測量激光往返時間差與信號衰減程度，實時計算云底高度與云層厚度。設備內置的智能算法可自動區分多層云結構，例如在復雜天氣中同步識別低層積云與高層卷云，并生成垂直剖面圖顯示各層高度與厚度。其優勢在于突破傳統目測法的局限，在低能見度環境如霧霾、暴雨或夜間仍能穩定工作，為氣象預報模型優化、機場起降安全評估及污染擴散路徑分析提供高時空分辨率的實時數據支撐，成為解讀大氣垂直動態的“智能眼睛"。

一、產品簡介

YG2手持式激光測云儀是一款手持監測云底高度、云層厚度、固體目標距離，并實時顯示測量結果的智能設備。既可手動單次測量，也可自動連續工作。

二、、應用領域

該設備可廣泛應用于云觀測與研究、航空航海氣象保障、軍事氣象保障、人影火箭增雨作業等。

三、工作原理

設備根據激光測距原理，激光發射器發射周期性的激光脈沖到大氣中，激光接收器接收云層和大氣的后向散射信號，處理器對接收信號進行采集和處理，經反演運算，得到各高度大氣的消光系數，從而判斷云層并計算云底高度值。

四、功能特點

該設備既可豎直，也可傾斜測量云底高度或固體目標物距離。體積小，重量輕，不受布站空間條件限制，測量使用靈活。設備內置鋰電池，觀測數據可實時顯示在液晶屏上，同時存儲于設備內部，方便日后讀取進行數據分析。人體工學設計，即可臨時手持觀測，也可安裝于三腳架長時間連續觀測。

五、技術參數

1.尺寸：≤235mm×220mm×110mm

2.重量：≤3kg

3.設備功能

可測量云底高度、云層厚度、固體目標距離

可測量目標的仰角、斜距、水平距離和高度

自帶實時顯示功能，可顯示測量目標的仰角、斜距、水平距離、高度信息、云底高度、云層厚度、主機故障代碼及設備重要運行參數

具有自檢功能，設備可自動檢測其內部各項重要參數

數據存儲及查詢功能，設備具有在其內部存儲數據的功能，可至少連續存儲最近24小時數據，外部設備可通過通訊接口，查詢和讀取設備內部存儲的數據

參數設置及掉電保存功能，設備接受參數設置及具有掉電保存功能

4.測量性能

云底高測量范圍：50m-6000m

云底高測量準確度：＜500m，±15m；≥500m，±10%

固體目標測量范圍：50m-6000m

固體目標的測量準確度：±5m

仰角測量范圍：0-90°

角度測量準確度：±0.8°

方位測量范圍：0-360°

測量重復頻率：≥6次/min，可連續工作

5.電氣性能

電源：鋰電池供電（配專用適配器）

功耗：≤15W

通訊接口：RS485

波特率：115200bps

有線傳輸距離：≥300m

工作時長：25℃，滿電狀態，測量次數不少于500次（手動模式）/連續工作不少于3個小時（自動模式）

充電時長：≤2.5h,（使用隨機附帶的適配器，充電指示燈在電池充滿后熄滅）

6.環境適應性

防護等級：IP65

工作溫度：-40℃-50℃

工作濕度：0-90%RH

貯存溫度：-45℃-60℃

貯存濕度：0-100%RH
