超聲波風速風向記錄儀：采用二要素一體式傳感器對風速風向進行實時觀測

超聲波風速風向記錄儀：采用二要素一體式傳感器對風速風向進行實時觀測【型號：TH-CQX2，物聯網一體化設備，云境天合支持定制服務】超聲波風速風向記錄儀依托超聲波時差法技術，通過二要素一體式傳感器實現風速與風向的同步精準觀測，為氣象監測、能源開發及環境研究提供關鍵數據支撐。其核心部件由兩組或多組超聲波換能器構成環形陣列，利用超聲波在順風與逆風方向傳播的時間差，直接計算風速分量；同時通過多組換能器間的相位關系解析風向角度，摒棄傳統機械式風杯與風向標的轉動部件，避免因機械磨損、結冰或沙塵卡滯導致的測量誤差。一體式設計將傳感器、數據采集與處理模塊集成于緊湊外殼中，不僅減少了安裝空間需求，更通過無活動部件結構顯著提升了設備可靠性，可長期穩定運行于強風、沙塵、低溫等惡劣環境。其毫秒級響應速度與高分辨率輸出，既能捕捉陣風突變特征，又可滿足氣象預報、風電場功率預測等場景對實時性的嚴苛要求。

一、產品簡介

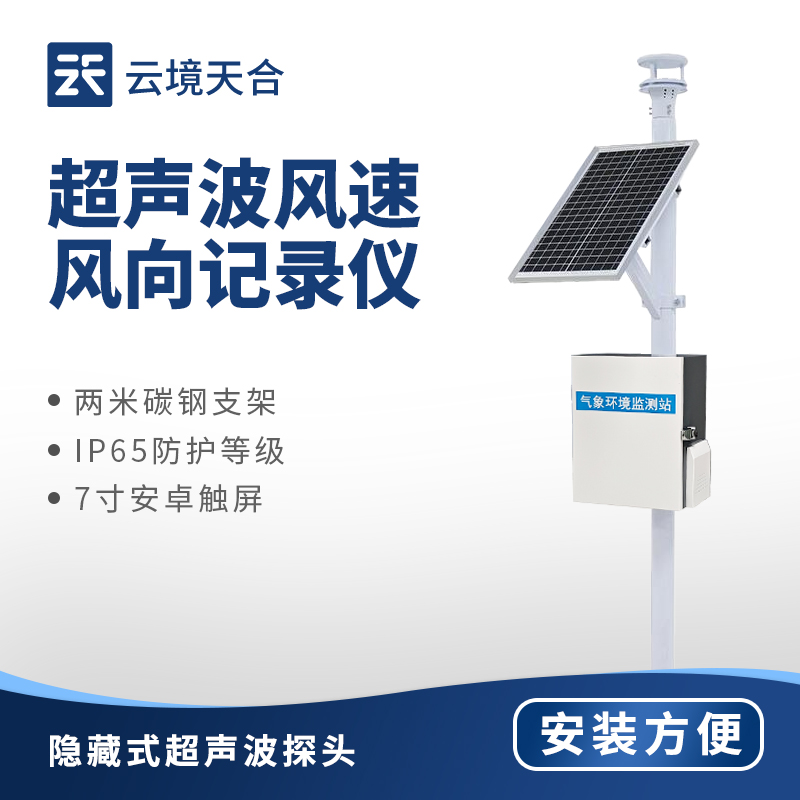

CQX2超聲波風速風向記錄儀是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度自動氣象觀測設備。

該設備免調試，可快速布置，廣泛運用于氣象、農業、林業、環保、海洋、機場、港口、科學考察、校園教育等領域。

與傳統的超聲波氣象站相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

該設備創新性的采用二要素一體式傳感器，可對風速、風向等氣象要素進行實時觀測，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將二項參數一次性輸出給用戶。

二、產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋☆

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向☆

3、風速、風向二要素一體式傳感器☆

4、標配GPRS；可選配RJ45、以太網、4-20ma、Lora透傳、4G透傳、藍牙、485轉USB等多種傳輸方式

5、兩米碳鋼支架，頂部無需法蘭盤可直接套接傳感器

6、傳感器外殼采用進口ASA材質，更有效對抗鹽霧等環境，防護等級達到IP65以上

三、技術參數

1、風速：測量原理超聲波，0～60m/s（±0.1m/s+0.01V）分辨率0.01m/s；

2、風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；

3、采集器供電接口：GX-12-4P,輸入電壓8-16V，帶RS485輸出json數據格式

4、傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

5、太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

6、數據上傳間隔：1分鐘-1000分鐘可調

7、7寸安卓觸屏，屏幕分辨率：1024*600 RGB LCD(選配)

8、生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證

9、生產企業具有計算機軟件注冊證書

10、生產企業為3Aji信用企業

四、上位機軟件介紹

1、PC單機版數據接收、存儲、查看、分析軟件

2、支持串口數據接收、處理、展示

3、支持json字符串、modbus485等通信方式

4、可自設置存儲時間，modbus485采集模式下可自設置采集時間

5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

6、支持數據后處理功能

7、支持外置運行javascript腳本

五、安卓APP介紹

1、安卓單機版數據接收、存儲、查看、分析軟件

2、支持藍牙數據接收

3、手機休眠后軟件后臺接收、處理

4、json數據自動添加設備，modbus設備支持掃碼添加設備

5、支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。

6、支持數據后處理功能

7、支持外置運行javascript腳本

六、云平臺介紹

1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2、支持多帳號、多設備登錄

3、支持實時數據展示與歷史數據展示儀表板

4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5、支持短信報警及閾值設置

6、支持地圖顯示、查看設備信息。

7、支持數據曲線分析

8、支持數據導出表格形式

9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10、支持數據后處理功能

11、支持外置運行javascript腳本
