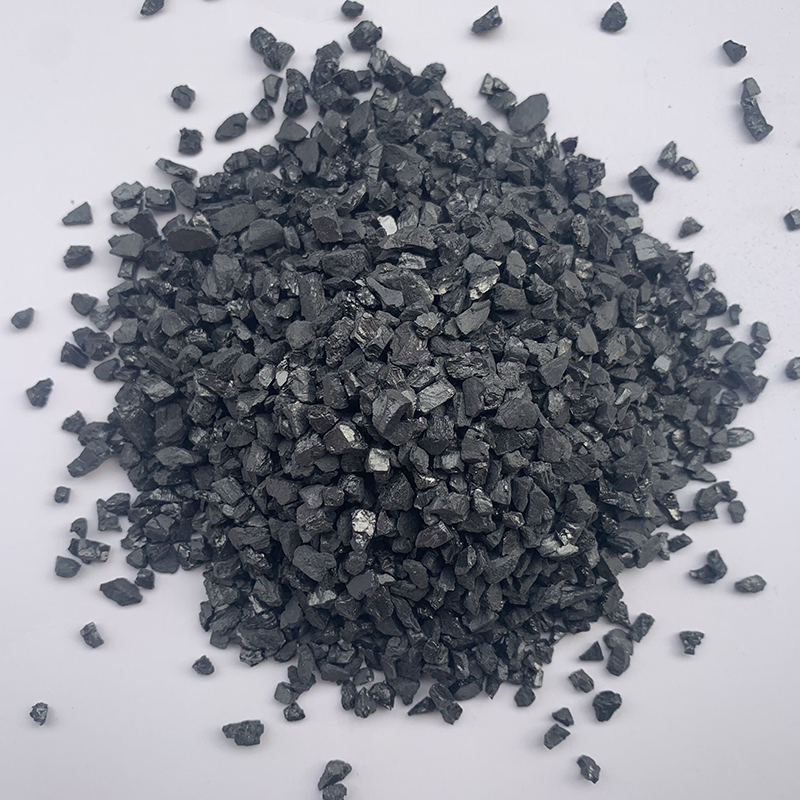

焦炭濾料存在的作用和意義

焦炭濾料主要用于高爐煉鐵和用于銅、鉛、鋅、鈦、銻、汞等有色金屬的鼓風爐冶煉，起還原劑、發(fā)熱劑和料柱骨架作用。煉鐵高爐采用焦炭代替木炭，為現(xiàn)代高爐的大型化奠定了基礎(chǔ)，是冶金史上的一個重大里程碑。為使高爐操作達到較好的技術(shù)經(jīng)濟指標，冶煉用焦炭（冶金焦）需要具有適當?shù)幕瘜W性質(zhì)和物理性質(zhì)，包括冶煉過程中的熱態(tài)性質(zhì)。

焦炭除大量用于煉鐵和有色金屬冶煉（冶金焦）外，還用于鑄造、化工、電石和鐵合金，其質(zhì)量要求有所不同。如：鑄造用焦，一般要求粒度大、氣孔率低、固定碳高和硫分低；化工氣化用焦，對強度要求不嚴，但要求反應性好，灰熔點較高；電石生產(chǎn)用焦要求盡量提高固定碳含量。

焦炭是高溫干餾的固體產(chǎn)物，主要成分是碳，是具有裂紋和不規(guī)則的孔孢結(jié)構(gòu)體（或孔孢多孔體）。

衡量孔孢結(jié)構(gòu)的指標主要用氣孔率（只焦炭氣孔體積占總體積的百分數(shù)）來表示，它影響到焦炭的反應性和強度。

不同用途的焦炭，對氣孔率指標要求不同，一般冶金焦氣孔率要求在40-45%，鑄造焦要求在35-40%，出口焦要求在30%左右。

裂紋的多少直接影響到焦炭的力度和抗碎強度，其指標一般以裂紋度（指單位體積焦炭內(nèi)的裂紋長度的多少）來衡量。焦炭裂紋度與氣孔率的高低，與煉焦所用煤種有直接關(guān)系，如：以氣煤為主煉得的焦炭，裂紋多，氣孔率高，強度低；而以焦煤作為基礎(chǔ)煤煉得的焦炭裂紋少、氣孔率低、強度高。

焦炭強度通常用抗碎強度和耐磨強度兩個指標來表示。

焦炭的抗碎強度是指焦炭能抵抗受外來沖擊力而不沿結(jié)構(gòu)的裂紋或缺陷處破碎的能力，用M40值表示；

焦炭的耐磨強度是指焦炭能抵抗外來摩檫力而不產(chǎn)生表面玻璃形成碎屑或粉末的能力，用M10值表示。

焦炭的裂紋度影響其抗碎強度M40值，焦炭的孔孢結(jié)構(gòu)影響耐磨強度M10值。M40和M10值的測定方法很多，我國多采用德國米貢轉(zhuǎn)鼓試驗的方法。

焦炭濾料是水處理中重要的濾料。
