摘要：以含馬拉硫磷的廢水為研究對象，考察了活性炭的投加量、吸附時間、反應(yīng)溫度及溶液pH值等因素對活性炭吸附馬拉硫磷行為的影響。結(jié)果表明：活性炭對馬拉硫磷的吸附以快速吸附為主，2h內(nèi)吸附速度很快；在一定的范圍內(nèi)，活性炭的投加量及反應(yīng)溫度與固相吸附量成正比；活性炭對馬拉硫磷的吸附在酸性溶液中能力較強，pH值在3.8~4.0范圍內(nèi)，吸附效果好。
一、引言
馬拉硫磷是一種低毒的有機磷農(nóng)藥，已被世界組織認定為環(huán)境激素之一，它在自然環(huán)境中難以被生物分解，卻易被活性炭吸附，研究馬拉硫磷在活性炭上的吸附規(guī)律，對防治馬拉硫磷造成的污染具有現(xiàn)實意義。目前關(guān)于環(huán)境激素的作用及其在環(huán)境中的行為以及對野生動物的影響評價的研究很多，但有關(guān)環(huán)境激素處理方法的研究還較少�；钚蕴繉r(nóng)藥的吸附主要是物理吸附過程，由于其表面具有疏水性，使它能從水溶液中吸附各種物質(zhì)，因此廣泛用于對農(nóng)藥污染的凈化處理。
波濤活性炭廠家研究了活性炭對馬拉硫磷的吸附特性及處理效果，并在不同影響因素（反應(yīng)時間、反應(yīng)溫度、活性炭投加量、溶液pH值）下，對活性炭吸附馬拉硫磷的情況進行實驗研究，為含馬拉硫磷廢水處理技術(shù)的開發(fā)提供依據(jù)。
二、實驗方法
在8個50mL錐形瓶中，各加入50mL馬拉硫磷水樣（30mg/L），再分別加入準(zhǔn)確稱取的不同量活性炭（0.4g, 1.0g, 2.0g, 4.0g, 8.0 g）；為防止揮發(fā)，用保鮮膜封口后，置于振蕩器中在實驗設(shè)計的溫度下進行吸附；分別反應(yīng)0.5h, 1h, 2h, 4h，6h，8h，12h，24h后，取混合液用0.45μum濾膜抽濾，測定濾液中馬拉硫磷濃度。
三、實驗結(jié)果與討論
1、馬拉硫磷吸附動力學(xué)曲線

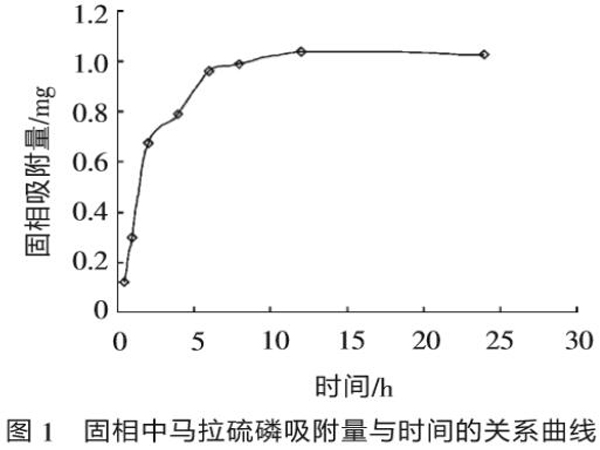

固定活性炭的投加量為0.08g/mL，測得結(jié)果如圖1所示。可以看出：活性炭對馬拉硫磷的吸附以快速吸附為主。反應(yīng)前2h內(nèi)活性炭對馬拉硫磷的吸附速度很快，吸附量達到0.68mg，超過總吸附量的60%；在2~6h內(nèi)固相吸附量增加趨勢沒有前2h快，吸附6h之后趨勢漸緩，8~24h吸附基本平衡。因此考慮時間及實驗條件，其他影響因素的研究實驗選時為8h。
2、溫度對吸附效果的影響

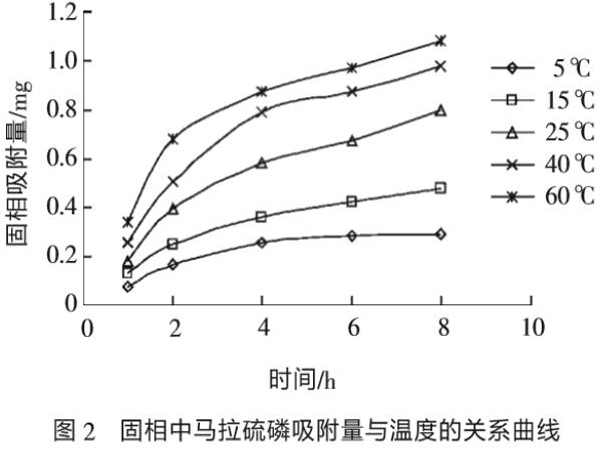

改變反應(yīng)溫度，吸咐效果如圖2所示。由圖2可以看出：5℃時吸附效果差，8h的吸附量只有0.29mg。25℃和40℃時吸附量的增長趨勢比5℃和15℃明顯，前4h的吸附量增長趨勢較為迅速。溫度為60℃時吸附效果很明顯，在前2h吸附速度很快，8h之后吸附量達到1.08mg。
從圖2得知，馬拉硫磷的固相吸附量隨著溫度的升高而加大，因為吸附不僅包括物理作用的吸附，而且包括共價鍵和氫鍵等作用的化學(xué)吸附。而溫度對化學(xué)作用的影響比較大，這是因為化學(xué)反應(yīng)往往需要一定的活化能，溫度的升高能加大溶質(zhì)分子的平均能量，能促進化學(xué)吸附的進行，故而促進了吸附。但60℃時的增加趨勢沒有25~40℃時的明顯，這是由于實驗溫度越高，馬拉硫磷的揮發(fā)量越大，因此活性炭的吸附量會相對減少，而同時伴隨的溶解度加大又會使吸附量減小。
3、活性炭投加量對吸附的影響

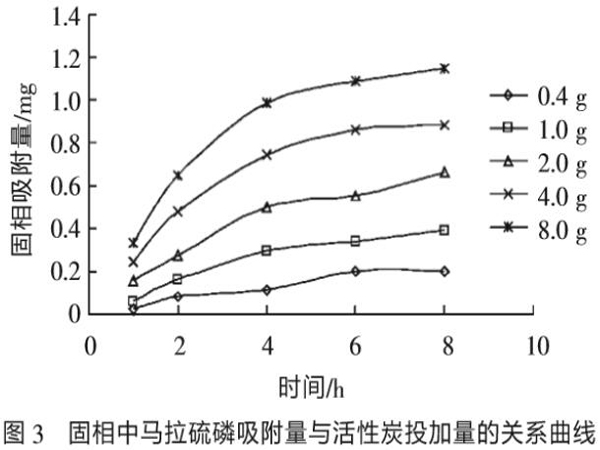

改變活性炭的投加量，吸咐效果如圖3所示。由圖3可以看出：活性炭投加量為0.4g時，對馬拉硫磷的吸附量很少，曲線平緩。投加量為1g時，吸附效果的變化不是很大。而當(dāng)投加量增加到2g時吸附效果有明顯提高。投加量8g時吸附效果好。
同一時間內(nèi)，活性炭投加量越大，吸附效果越明顯。但活性炭投加量對吸附的影響應(yīng)該是在一定的投加范圍內(nèi)的，在馬拉硫磷濃度一定的條件下，投加量達到一定數(shù)量時，吸附效果基本達到極限，因此投加量要根據(jù)實際情況而定，過少，吸附效果不好，過多則會造成浪費。由圖3可以看出，8g時的吸附效果雖然佳，但是其單位平均吸附量明顯降低，吸附效果基本達到上限。因此，繼續(xù)增加投加量，不一定會得到顯著效果，反而會造成資源浪費。
4、pH值對吸附效果的影響

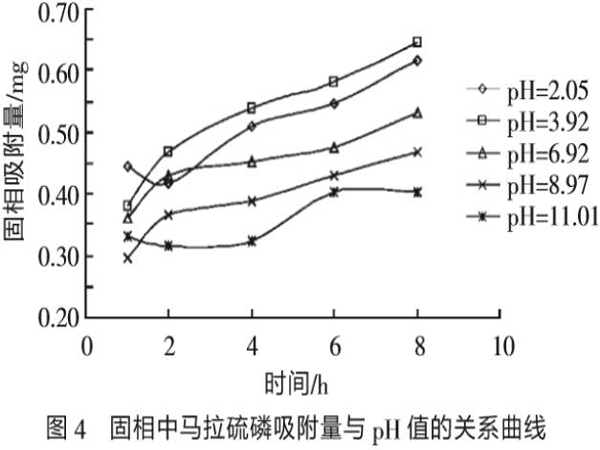

活性炭從水中吸附有機物的效果與有機物的分子形態(tài)有關(guān)。一般分子態(tài)有機物比離子態(tài)有機物容易被吸附。當(dāng)pH>pK時，有機物主要以離子態(tài)存在。電離度與溶解度雖然不成比例，但電離度大的有機物，溶解度大，吸附效果差。為了確定活性炭吸附馬拉硫磷的較佳pH值，實驗考察了pH值對活性炭吸附馬拉硫磷的影響，結(jié)果見圖4。
由圖4可以看出：pH值對吸附的影響較大。從反應(yīng)8h的數(shù)據(jù)可以看出，pH值為3.92時固相吸附量很大，明顯高于pH值為6.92時的吸附量。而當(dāng)溶液呈堿性時，吸附效果明顯降低。由此可見，在微酸性條件下吸附效果比較好，因為在微酸性條件下，活性炭吸附能力增強，而且可以中和活性炭及原料中少量雜質(zhì)所帶的電荷而聚沉，從而促成較好的吸附效果�；钚蕴勘砻婧恤然�、酚羥基等，這些官能團在水中可以離解。在強堿性溶液中，這些官能團大量離解，活性炭表面趨于帶負電荷，這時馬拉硫磷分子也趨于離子化而帶負電荷，由于同性電荷的排斥作用，不利于馬拉硫磷分子在活性炭表面的吸附。在堿性條件下，由于存在“脫吸附”和“溶膠”現(xiàn)象，活性炭本身所帶的物質(zhì)也會溶解到溶液中，從而增加溶液中的雜質(zhì)，吸附效果差。
三、結(jié)語
通過活性炭對馬拉硫磷吸附行為的研究，得出以下幾點結(jié)論：
1、活性炭對馬拉硫磷的吸附以快速吸附為主，在一定的投加范圍內(nèi)，活性炭的投加量與固相吸附量成正比，但當(dāng)活性炭的投加量增加到一定數(shù)量時，吸附效果基本達到上限。
2、溫度升高，活性炭對馬拉硫磷的吸附量加大，但由于揮發(fā)的影響，過高的溫度可能會降低吸附效果。
3、pH值與活性炭吸附作用有密切關(guān)系。pH值調(diào)節(jié)在3.8~4.0范圍內(nèi)，活性炭對馬拉硫磷吸附效果好。
