雷達水位監測站工作原理：采用K波段平面雷達技術精準獲取水體水位數據

雷達水位監測站工作原理：采用K波段平面雷達技術?精準獲取水體水位數據【型號：TH-SW1，物聯網一體化設備，云境天合支持定制服務】雷達水位監測站依托K波段平面雷達技術，通過非接觸式測量方式精準捕捉水體水位變化，為水利管理、防汛預警及水資源調度提供關鍵數據支撐。其核心工作原理基于微波信號的發射與反射特性：設備向水面發射高頻電磁波，波束以特定角度覆蓋目標區域，當電磁波接觸水面后發生反射，反射信號被雷達天線接收。通過精密計時裝置測量發射與接收的時間差，結合電磁波在空氣中的傳播速度，系統可計算出雷達天線至水面的垂直距離，再結合設備安裝高度參數，最終換算得出實際水位值。該技術突破了傳統接觸式傳感器的局限，無需傳感器與水體直接接觸，避免了泥沙淤積、漂浮物干擾及水流擾動對測量精度的影響，尤其適用于含沙量大、水流湍急或水質復雜的監測場景，確保數據采集的穩定性與可靠性。

一、產品概述

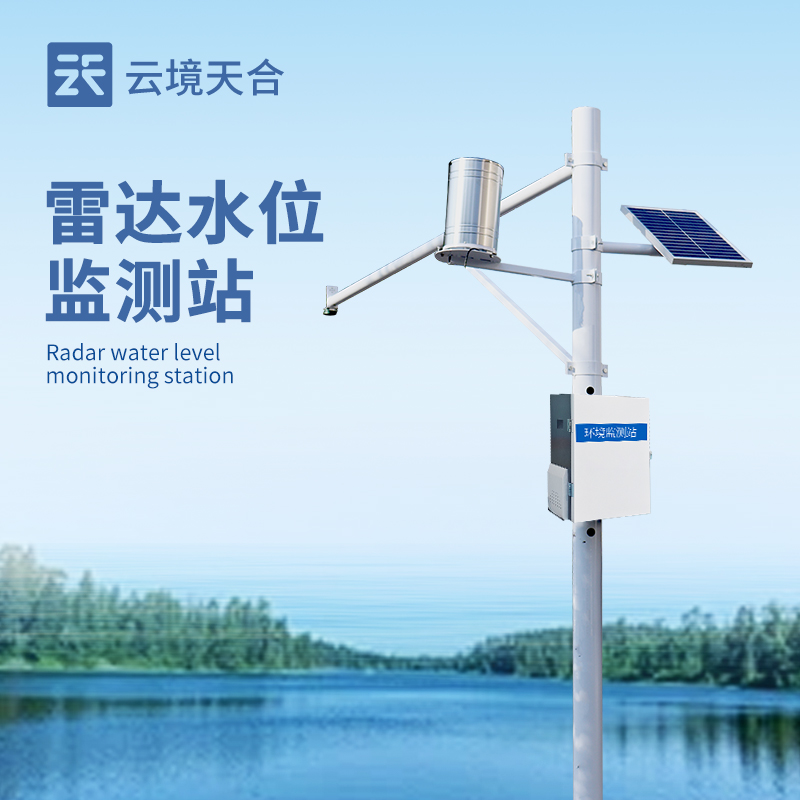

SW1是一款基于微波技術的全自動水文在線監測系統，可同時測量渠道內水位。它采用先進的K波段平面雷達技術，通過非接觸的方式測量水體的水位，根據內置的軟件算法，計算并輸出實時水位數據；可用于河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量；該產品具有功耗低、體積小巧、可靠性高、維護方便的特點；測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。

二、應用領域

1、江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠灌道等水位測量。

2、輔助水處理作業，如城市供水、排污監測等。

3、流量計算、入水排水流量監測等。

三、產品特點

1、非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響。

2、適用于多種測量條件，不受腐蝕、泡沫影響，可以輸出水位的測量數據。

3、水位采用平面陣列雷達天線，自帶測量角度功能，設備體積小巧，安裝方便。

4、方便的配置軟件，可以根據實際需要對參數進行方便的配置，以適應不同的使用條件。

5、不受大氣中水蒸汽、溫度和壓力變化的影響

四、監測平臺

1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2、支持多帳號、多設備登錄

3、支持實時數據展示與歷史數據展示儀表板

4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5、支持短信報警及閾值設置

6、支持地圖顯示、查看設備信息。

7、支持數據曲線分析

8、支持數據導出表格形式

9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10、支持數據后處理功能

11、支持外置運行javascript腳本

五、概要指標

供電電壓：100mA（工作），＜1mA(休眠)；

工作電壓：12V供電

運行溫度：-35℃~60℃；

存儲溫度：-40℃~60℃；

野外防護等級：IP68

信號輸出：RS485/MODBUS協議；

六、技術參數

水位測量

測距范圍：0.1-40米

測距精度：±5mm

測距分辨率：1mm

間隔時間：1-5000min

供電方式：太陽能電池板+蓄電池組合供電

太陽能功率：10W/30W（選配）

蓄電池參數：DC3.7V 10Ah

支架高度：立桿3米   橫臂3米

工作環境：-45℃～85℃（不結冰狀態）

七、安裝注意事項

1、安裝環境

測驗渠段內無巨大塊石阻水，無巨大漩渦、亂流等現象

測驗渠段宜順直、穩定、水流集中

測驗渠段需硬化處理，測量斷面宜規整

測驗渠段應保持順暢，防止漂浮物堆積

2、安裝高度

建議安裝高度3-4米
